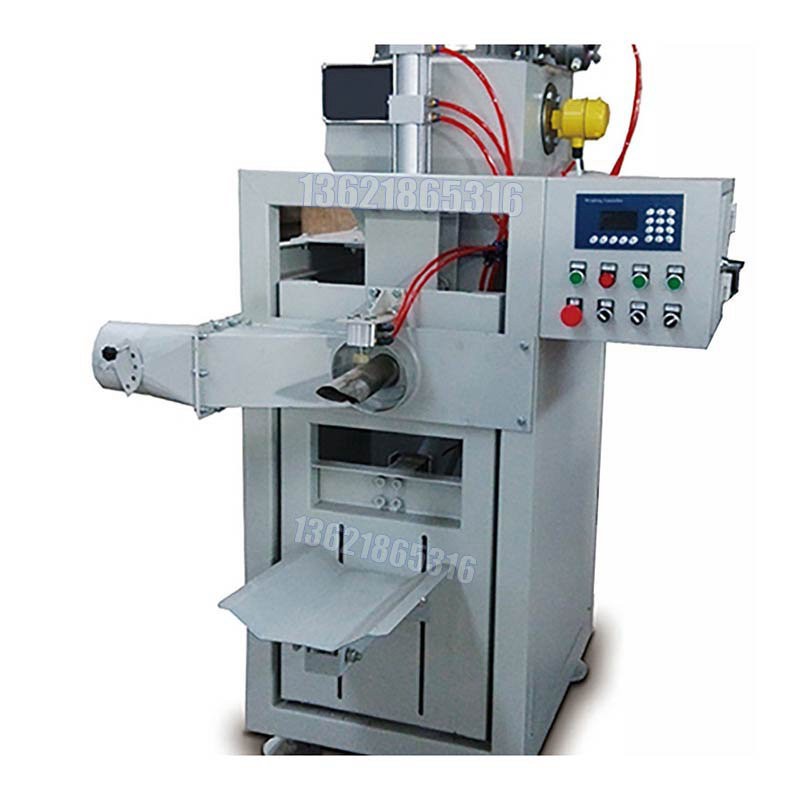

絞龍式閥口包裝機DCS-50S1V
本設備是針對含氣微粉的袋式包裝而專門研發的，有效解決包裝氣固相物料的包不滿、裝不進去問題; 徹底排除粉體中氣體，減小包裝體積，降低使用成本；充填結實整齊、出口標準包裝；環保無塵、勞動安全，適用于化工原料、化學粉末、礦粉、染（顏）料等的包裝。
   特點：
? 稱重控制裝置采用傳感器和合理托架設計，高精度包裝
? 計算機控制，設定重量便捷; 人機界面良好，易操作維護
? 閥口袋，zui小可包裝容重γ= 0.1 Ton/m3，自封口不用線縫
? 包裝速度1-4袋/分鐘（可調節），低能耗、無粉塵溢出
? 包裝重量：10-150 公斤/袋任選
? 變速方式：皮帶輪或變速電機
? 可聯打印機和計算機，能實現累計計數和過載報警

1、 粉劑包裝機技術要求

1.1、結構組成：

GZM-50SV包裝機由變速加料機構、破拱裝置、稱重架、電氣控制箱、自動推包裝、超聲波熱合封口、氣動控制箱等構成。

1.2、加料機構：由可調速電機、皮帶傳動、螺旋軸、加料嘴組成，出料嘴周圍有抽塵口，調速電機由控制柜控制轉速，通過皮帶輪驅動螺旋進行快、中、慢加料，將物料從料倉加入到包裝袋內。

1.3、稱重機構：稱重機構與加料嘴跟高精度傳感器連接，將物料的重量信號，傳遞給控制柜，控制柜控制整臺機器的運行，稱重機構上的物料托盤可以根據需要上下調節，加料嘴上有壓袋氣缸，可將包裝袋壓緊。。

1.4、氣控箱：控制柜信號傳遞給氣控箱，控制加料的啟動、快速、中速、慢速、停止及氣動的升降。

2、主機控制：

2.1、單片機控制

2.3、型號：GZM-50SV

包裝范圍：40-50Kg   100lbs

包裝速度：80-150包/小時（視物料的流動性）

包裝精度：±0.2%

電    源：AC380V

托盤形式：固定可上下調節托盤（帶滾輪）

外形尺寸：1750x1500x1350mm

供電方式：AC 380V 50Hz

收塵方式:提供收塵口，收塵要求真空度100-120mmHg 吸塵流量10-12立方/分

1、 閥口包裝機是由高精度（0.02%）傳感器及高分辨率的控制儀表構成計量控制系統，精度高，穩定性好。

2、 加料機構采用變速螺旋，定量控制加料，包裝速度快

3、 參數設定，稱量標定簡單易懂，操作人員僅需套袋，按下啟動按鈕就可自動完成加料、稱重過程。

4、 配有多種通訊接口，可與計算機聯網做各種數據處理

3、工作過程：

將包裝袋套在加料嘴上，按下”啟動按鈕”，壓袋氣缸開始工作并壓住袋口，控制柜將包裝袋的重量自動去皮，加料螺旋高速轉動將物料灌入包裝袋內，隨著袋中空氣一起溢出的粉塵由除塵口吸走，物料加到設定值時，加料螺旋進行慢速加料，到目標值時，加料停止。壓袋氣缸松開袋口，包裝完成。

4、工程條件：

氣源    0.4-0.6Mpa         電源：AC 380v    抽塵的負壓

5、外觀及顏色：

不銹鋼表面拋光

6、設備主件：

計量儀      變頻器施耐德   傳感器韓國BONSHINE 接觸器施耐德
